Cutii de viteze si accesorii supape Rotork

Cutii de viteze rotative Rotork

Cutia de viteze W100 a fost proiectată în principal pentru a fi utilizată pe cutii de viteze AB și cu sarcini manuale din seria IW pentru a schimba direcția arborelui de intrare cu 90 ° pentru aplicații subterane.

Gama W100 are două versiuni:

Cutie de viteze MW100

  • Proiectat ca un modul independent pentru a se potrivi cu cutii de viteze AB și IW cu flanșe de intrare F10
  • De asemenea, potrivit pentru alte game de cutii de viteze manuale care pot fi echipate cu flanșe de intrare F10

Cutie de viteze DMW100

  • Se montează direct la dimensiunile cutiei de viteze AB AB210 până la AB1250
  • Opțiune mai compactă, dar necesită ca componentele DMW100 să fie construite pe unitatea AB

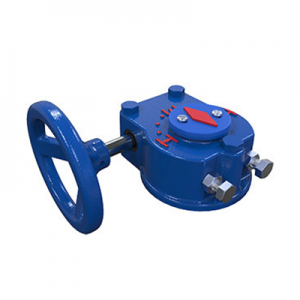

Cutii de viteze trimestriale Rotork

Cutia de viteze manuală QTW150 a fost proiectată cu o simplitate în minte, rezultând într-un design robust, cu o fabricație optimizată pentru a oferi fiabilitate și performanțe constante. Construcția simplă și robustă a QTW150 o face o alegere ideală pentru aplicațiile de robinet cu sfert de viraj.

Cutia de viteze pentru viermi QTW150 este transformată pentru funcționarea cu robinet cu bilă, fluture, fișă și orice alte supape de tură. Acești operatori de angrenaje sunt potriviți pentru aplicații în instalații de apă, produse chimice, electricitate, HVAC și cele mai generale aplicații industriale.

  • Introducere manuală
  • Cuplu de ieșire de 150 Nm (111 lbf.ft)
  • Raport 40: 1
  • Flansa de iesire F05 / F07
  • Unitate sigilată minimă IP65
  • Angrenaj cu autoblocare
  • Carcasă și capac din fontă

Indicatoare de pozitie Rotork SPI

Indicatorul de poziție inteligent este proiectat pentru utilizarea în industria chimică, petrochimică, petrol și gaze, centrale electrice și alimentare cu apă.

Întrerupătoarele de limitare închise într-o carcasă de protecție certificată IECEx / ATEX oferă un semnal de deschidere / închidere precis și fiabil în camera de control pentru supapele manuale cu mai multe viraje. Folosind 30 de ani de tehnologie dovedită, noul indicator inteligent de poziție afișează mecanic poziția supapei pentru notificarea pe teren și semnalizează digital poziția sa deschisă / închisă.

Cu certificare pentru utilizarea în medii periculoase cu explozie de gaze și praf, Indicatorul de poziție inteligentă ajută la crearea unui mediu de lucru mai sigur.

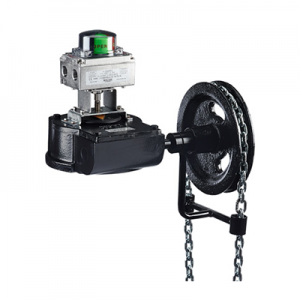

Roti cu lant Rotork

Roțile cu lanț direct de montare se montează direct pe arborele de intrare al cutiei de viteze cu ajutorul unui ac sau cuplaj și sunt potrivite pentru fiecare gamă de cutii de viteze din oferta noastră de produse.

Caracteristici

  • Roți cu lanț de fontă de 135 – 330 mm diametru, pot fi furnizate dimensiuni mai mari
  • Ghidajele de lanț și rulmentul sunt standard
  • Pinioanele de lanț și roțile de lanț sunt conform DIN 766
  • Lanț de oțel galvanizat sau inox disponibil
  • Acoperire epoxidică pentru durabilitate disponibilă
  • Montare directă pe arborele de intrare

Opțiuni

  • Roată și lanț AISI316
  • Protecție împotriva impunerii
  • Proiect de adaptare pentru a se potrivi aplicației

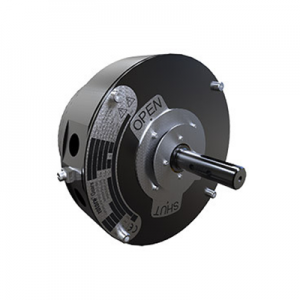

Cotii de viteze Rotork IWN

Cutii de viteze pentru un sfert de vârf, adecvate pentru robinetele cu dop, bilă și fluture din instalațiile nucleare. Construit pentru a depăși specificația IEEE 382 și standardul de calitate 10CFR50. Complet testat pentru retenție interioară și datorie activă, dar poate fi folosit și pentru închidere externă, datorie pasivă.

  • Interval de cuplu de până la 48809 Nm (36,000 lbf.ft)
  • 7 dimensiuni
  • Ratele de la 40: 1 la 70: 1
  • Corp din fontă ductilă
  • O-inele de Viton
  • Rulmenți metalici
  • Unsoare de grad nuclear
