Articulatii antivibratii conice / sandwich
Articulatii antivibratii conice / sandwich
Articulațiile conice și sandwich își găsesc drumul spre nave, trenuri și instalații în zonele seismice. Deși au fost concepute inițial pentru motoarele principale, instalațiile auxiliare ale motorului și ale generatoarelor, montările sunt deosebit de versatile și pot fi utilizate în mod egal și pentru cazanele de gaze de eșapament și amortizoarele de zgomot. Sunt bine acceptate pe piață și utilizate de mulți producători de motoare ca standard.
Monturile conice și metoda noastră de calcul au fost aprobate în multe aplicații de către principalele societăți internaționale de clasificare. Numerele de serie ale tuturor consumabilelor sunt înregistrate într-o singură bază de date. Prin urmare, putem furniza piesele originale în cazul în care un client are nevoie de piese de schimb.
Suporturi antivibratii conice
Gama de suporturi conice a fost proiectată în special în mintea motoarelor cu viteză medie. Designul conic asigură o deformare ridicată și o capacitate de încărcare combinată cu o durată lungă de viață. Deși au fost concepute inițial pentru motoarele principale, instalațiile auxiliare ale motorului și ale generatoarelor, montările sunt deosebit de versatile și pot fi utilizate în mod egal pentru cazanele cu gaze de eșapament și amortizoarele de zgomot. Pentru aplicații cum ar fi suspendarea rufurilor, a camerelor de cazare și a cabinelor de comandă, acest montaj este un excelent izolator împotriva vibrațiilor pe structură și a zgomotului, izolarea pasivă.
Caracteristicile montării sunt furnizate de un element din cauciuc conic conceput pentru a transporta sarcina verticală într-o combinație de compresie și forfecare. Elementele de cauciuc pentru montanți sunt produse în mai multe tipuri. Tipurile RD 112, 113, 114, 214, 314 și 414 sunt fabricate cu inele suplimentare interleaf și tip RD 115, 215, 315 și 415 fără inel suplimentar interleaf. Tipurile RD 244 și 344 sunt produse cu inel suplimentar de interlef și cu adâncituri diferite pentru a obține diferite rigidități în trei direcții.
Suporturi antivibratii tip sandwich
Disponibile cu sau fără interleaf, montajele sandwich – montaje de tip VRD 34/35 sunt produse într-o gamă de amestecuri de cauciuc (M45, MN50 și MN55) și dimensiuni apropiate de toleranțele de rigiditate pentru a fi folosite ca monturi principale și auxiliare ale motorului. Acest tip de montare poate fi folosit și în zonele de cutremur. În acest caz, sunt necesare calcule suplimentare. Toate suporturile sunt testate individual și selectate pe rigiditate.

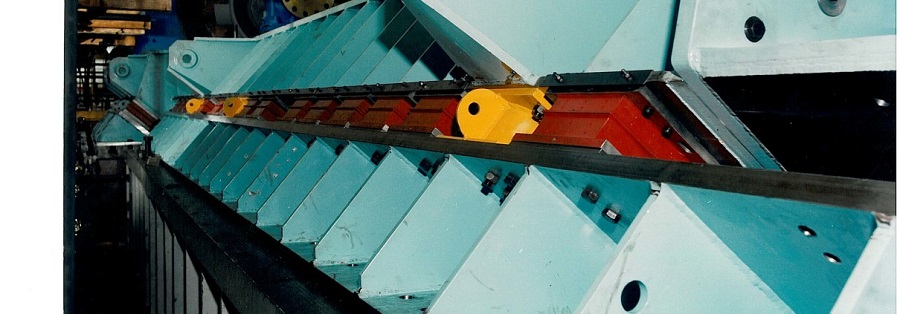

Suporturi sandwich, montate orizontal pentru aplicații staționare.
Pentru aplicații terestre / staționare, monturile sandwich pot fi amplasate orizontal sub setul de generatoare, pentru a asigura un sistem montat elastic. Selectarea cantității și a durității cauciucului montărilor sandwich, precum și poziția monturilor sandwich se face pe baza greutății instalației și a frecvențelor perturbatoare care trebuie izolate.
Suporturile sandwich sunt potrivite perfect pentru aceste instalații pe baza capacității permanente de încărcare a acestora și a capacităților excelente de izolare a acestora, combinate cu un preț relativ scăzut. În plus, instalarea acestor suporturi este foarte ușoară, atât la montajul inițial, cât și la înlocuirea monturilor sandwich.
