Lagare de tensionare Schaeffler
Lagare de tensionare Schaeffler

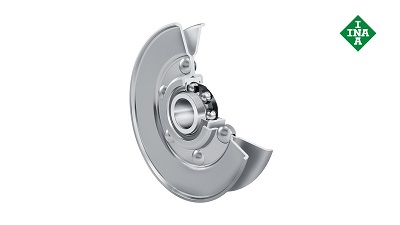

1.Rulmenti cu scripeti de tensionare IINAA
Elementele de scripete de tip “idler” sunt sisteme de tensionare pentru dispozitivele de transmisie a curelelor și unitățile de ghidare. ei
- măriți unghiul de înfășurare în sistemele de transmisie a curelei și, prin urmare, puteți suporta niveluri mai mari de putere sau puteți permite utilizarea unor unități mai mici
- Compensați pentru întinderea curelei care rezultă din funcționare
- Permiteți distanțe medii mai scurte

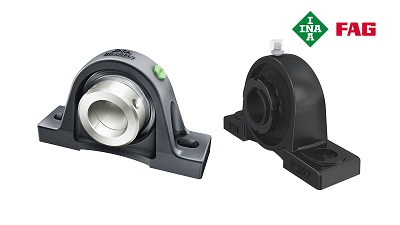

2.Carcase si rulmenti radiali cu bile IINAA/FAG
Rulmenții radiali cu bile de inserție și elementele de carcasă sunt elemente robuste, gata de montat pentru proiectarea aranjamentelor economice ale rulmenților. Aceste produse s-au dovedit eficiente pe parcursul mai multor ani și sunt disponibile în mai multe serii diferite. Acestea cuprind, în principal, un rulment cu bile radial introdus într-o carcasă.
Gaura carcasei și inelul exterior al rulmentului au un profil sferic și sunt potrivite unul cu celălalt. Aceasta ajustează inelul de lagăr din carcasă pentru alinierea necorespunzătoare a arborelui static. Datorită tipului său special de montare ─ în special coliere de închidere excentrice sau șuruburi de țeavă ─ rulmenții radiali cu inserție radială sunt ușor de fixat pe arbore. Ele sunt deosebit de ușor de montat atunci când sunt utilizate în combinație cu arborii trase.

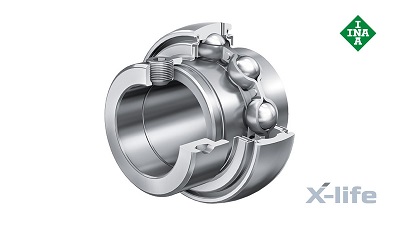

3.Rulmenti radiali cu insertie radiala IINAA
Rulmenții radiali cu inserție radială sunt unități de unică folosință care pot fi montate, care cuprind un inel exterior solid, un inel interior extins pe una sau pe ambele fețe, cuști din plastic sau tablă și garnituri de tip P, R, L sau T. Lagărele cu un inel interior extins pe ambele părți sunt supuse unei înclinări mai mici a inelului interior și, prin urmare, funcționează mai ușor.
Inelul exterior are o suprafață exterioară sferică sau cilindrică. În combinație cu o carcasă INA adaptată designului, lagărele cu o suprafață exterioară sferică pot compensa alinierea necorespunzătoare a arborelui; consultați Compensarea nealinierilor.

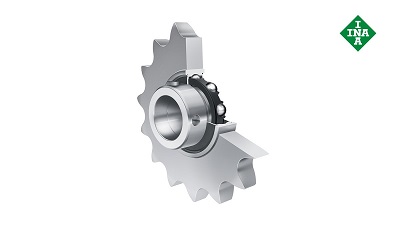

4.Pinioane cu rulmenti IINAA
Pinioanele cu rulmenti sunt unități de ghidare și de întoarcere pentru lanțuri cu role. Ele pot compensa întinderea lanțului care rezultă din funcționare și asigură o funcționare mai ușoară a sistemului cu sarcini și viteze mari.
Unitățile gata de montaj cuprind pinioane și rulmenți cu bilă adâncă. Știfturile sunt fabricate din oțel de înaltă rezistență, fier sinterizat sau plastic (poliamidă). Știfturile din plastic oferă o funcționare foarte bună și generează foarte puține zgomote. Deoarece inelul interior al rulmentului cu bile adânci este extins pe ambele părți, nu sunt necesare inele suplimentare de distanțare.
În seria KSR..B0, inelul interior este situat pe arbore cu ajutorul unui guler de blocare. Găurile rulment ale acestei serii au o toleranță suplimentară. Drept rezultat, arborii fără mâner până la toleranța ISO h9 pot fi utilizați la sarcini și viteze moderate.
