Motoare SIMOTICS DC Siemens
Motoare SIMOTICS DC Siemens
Motoarele de curent continuu SIMOTICS DC sunt construite compact si modular si pot fi utilizate si in conditii dificile de instalare. Exista o gama larga de dispozitive atasate, precum si o gama variata de optiuni de monitorizare si diagnoza. Calitatea inalta a acestor motoare este asigurata de sistemul nostru de management al calitatii. Acest lucru garanteaza functionarea fiabila, fara defecte.

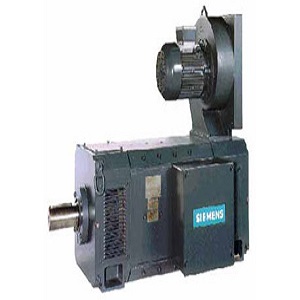

Motor Siemens SIMOTICS Seria 6
Motoarele din seria 6 SIMOTICS DC sunt disponibile cu inaltimea arborelui de la 160 la 280. Gama de putere se extinde de la 30 kW pana la 510 kW si cuplul de la 300 Nm pana la 3400 Nm. Motoarele sunt de 4 poli, necompensate.
Ratele de schimb actuale de pana la 250 IN / sec sunt permise cu designul complet laminat. Sistemul de izolatie DURIGNIT 2000® de inalta calitate permite utilizarea motoarelor in clima umeda, tropicala si in medii industriale. Toate infasurarile sunt complet impregnate cand sunt introduse. Bobina rotorului este sigilata pentru a impiedica patrunderea prafului.
Ca urmare a proiectarii modulare, diferite tipuri de racire si grade de protectie pot fi implementate cu un motor de baza.
Motorul de baza 1GH6 cu grad de protectie IP23 nu are racire proprie si trebuie conectat la un sistem de racire extern.
Ca motor 1GG6 cu motor ventilator montat separat, motorul poate fi actionat independent de un sistem central de racire. Gradul de protectie IP54 sau IP55 este realizat fie printr-o conexiune de teava pe ambele parti, fie prin montarea unui racitor de aer-apa (1HS6) sau a unui racitor de aer-aer (1HQ6) (nu pentru inaltimea arborelui 160). Pentru o temperatura de admisie a apei de racire de 25 ° C, versiunea 1HS6 are aceeasi putere ca si versiunea 1GH6. Versiunea pentru 1Q6 are aproximativ 70% din puterea versiunii 1GH6.
La elaborarea motoarelor, o semnificatie deosebita a fost pusa pe o rezistenta mecanica ridicata pentru a se asigura ca motoarele sunt rigide din punct de torsiune si extrem de accidentate. Aceasta inseamna ca motoarele pot fi operate intr-o gama larga de aplicatii, de ex. in masini de rectificat, laminoare si prese.

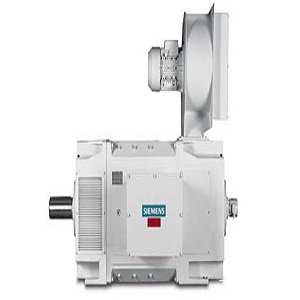

Motor Siemens SIMOTICS Seria 7
Motoarele de curent continuu SIMOTICS seria 7, inaltimile arborelui 355, 400 si 450 au fost dezvoltate folosind tehnici de proiectare asistate de calculator. Utilizarea termica si magnetica, precum si designul mecanic sunt optimizate. Fantele rotorului au fost proiectate pentru o inductivitate scazuta si o forma de pol principal pentru o utilizare magnetica uniforma. Rezultatul este o densitate de putere mai mare, comutatie perfecta si functionare cu zgomot redus. Sistemul de inalta calitate DURIGNIT 2000® si gradul de protectie de pana la IP55 permit motoarelor sa fie utilizate chiar si in medii industriale umede, tropicale si agresive.
Proiectarea asistata de calculator si, prin urmare, optimizarea proprietatilor electromagnetice: pentru iesiri mai mari si viteze mai mari.

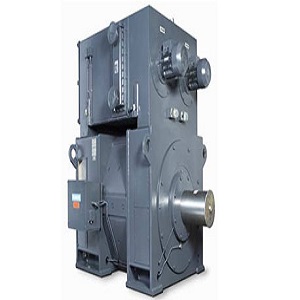

Motor Siemens SIMOTICS Seria 5
Motoarele de curent continuu SIMOTICS seria 5, inaltimile arborilor 500 si 630, sunt disponibile in domeniul de putere cuprins intre 300 kW si 1610 kW, precum si in intervalul de cuplu de la 8000 Nm pana la 42000 Nm.
Motoarele cu 6 poli au un jon laminat statoric si, prin urmare, permit functionarea dinamica a convertorului cu rate de curent de pana la 250 IN / sec.
Aceste motoare au intotdeauna o infasurare compensatoare.
Instalatia DURIGNIT 2000® de inalta calitate (conform clasei de izolatie F) garanteaza o functionare sigura si fiabila si o durata de viata indelungata, de asemenea, cand sunt supuse unor conditii de suprasarcina la supratensiune. Aceasta izolatie inseamna, de asemenea, ca motoarele pot fi operate in conditii climatice nefavorabile.
Ca urmare a proiectarii modulare, diferite tipuri de racire si grade de protectie pot fi implementate cu motorul de baza.
Motorul de baza 1GH5 cu grad de protectie IP23 nu are racire proprie si trebuie conectat la un sistem de racire extern. Ca motor 1GG5 cu ventilator montat separat, motorul poate fi actionat independent de un sistem central de racire.
Gradul de protectie IP54 sau IP55 este realizat fie printr-o conexiune la ambele capete, fie prin montarea unui racitor de aer / apa (1HS5) sau a unui racitor aer / aer (1HQ5).
Pentru o temperatura de admisie a apei de racire de 25 ° C, versiunea 1HS5 are aceeasi putere ca si versiunea 1GH5. Versiunea 1HQ5 are aproximativ 70% din puterea versiunii 1GH5.
Un ventilator optimizat, separat, un design special al polului principal, precum si un rotor inclinat au ca rezultat valori scazute ale zgomotului, o excitatie magnetica mica si un grad ridicat de concentricitate.
