Robineti atipici si valve speciale III

Acestea sunt tipuri mai specifice de valve, utilizate numai în anumite domenii sau aplicații. Adesea acestea sunt subcategorii ale clasificării după principiul de funcționare și după funcție.

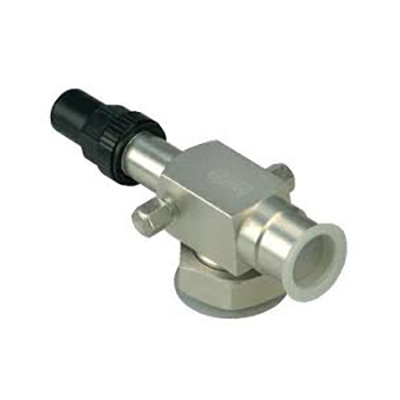

Valve Rotolock (de serviciu) – O supapă rotolock este o valva utilizată pentru a separa un echipament de altul în orice sistem în care circulă lichide sau gaze. Sunt comercializate două tipuri de valve de serviciu: supapa de tip Schrader și supapa de serviciu de tip tijă. Versiunile specializate sunt realizate în scopuri specifice, cum ar fi supapa Rotolock (o supapă de tip tijă numită și supapă Rotalock ), care este o supapă specială de refrigerare cu un inel de teflon așezat pe o suprafață prelucrată închisă de un racord filetat; această valva permite tehnicianului să îndepărteze tot agentul frigorific de la compresor fără a necesita îndepărtarea încărcării sistemului.

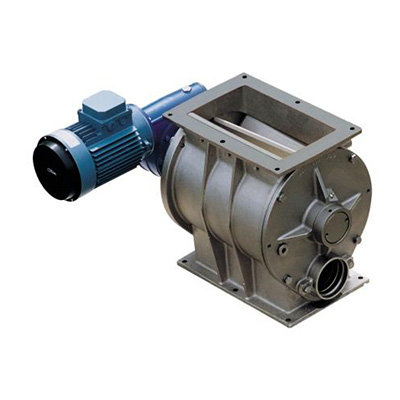

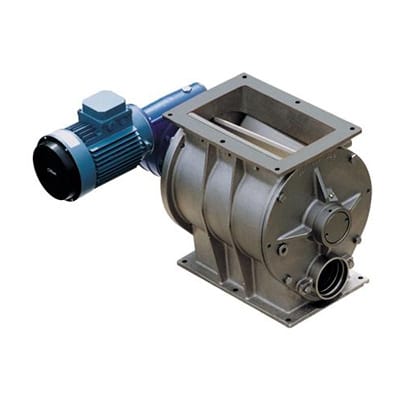

Valve rotative – O supapă rotativă este un tip de valva în care rotația unui pasaj sau a pasajelor dintr-un dop transversal reglează fluxul de lichid sau gaz prin conductele atașate. Robinetul comun este cea mai simplă formă de supapă rotativă. Supapele rotative au fost folosite în numeroase aplicații, inclusiv:

• Schimbarea tonului instrumentelor muzicale de alamă.
• Controlul orificiilor de abur și de evacuare ale motoarelor cu aburi , în special în motorul cu abur Corliss.
• Inversarea periodică a fluxului de aer și combustibil prin cuptorul deschis al vetrei.
• Se încarcă eșantionul pe coloanele de cromatografie.
• Majoritatea supapelor de comandă a servodirecției hidraulice auto.

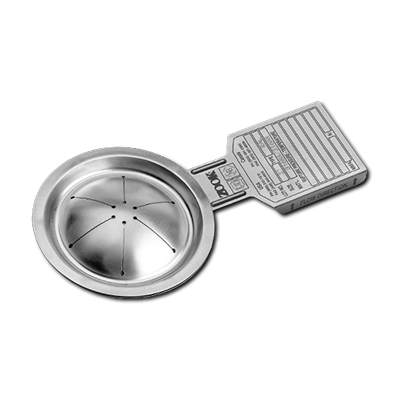

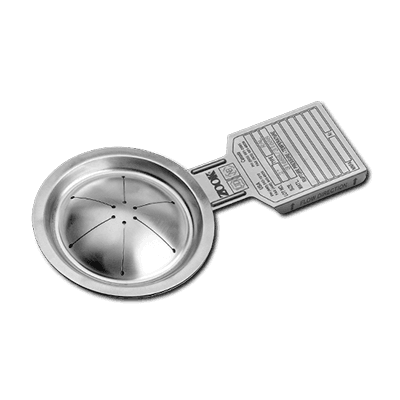

Discuri de rupere – Un disc de rupere, desi nu reprezinta o valva propriuzisa, cunoscut ca un disc de presiune de siguranță, disc de spargere, sau diafragma de spargere, este un dispozitiv de siguranță care, în cele mai multe utilizări, protejează un vas sub presiune, echipament sau sistem de suprapresiunea sau deteriorarea potențial condiții de vid. Un disc de rupere este un tip de piesă de sacrificiu, deoarece are o membrană de o singură utilizare care cedează la o presiune diferențială predeterminată, fie pozitivă, fie vidată. Membrana este realizată de obicei din metal, dar aproape orice material (sau diferite materiale în straturi) poate fi utilizat pentru a se potrivi unei anumite aplicații. Discurile de rupere oferă un răspuns instantaneu (în milisecunde sau microsecunde în dimensiuni foarte mici) la o creștere sau scădere a presiunii sistemului, dar odată ce discul s-a rupt, acesta nu va mai fi resigilat. Avantajele majore ale aplicării discurilor de rupere în comparație cu utilizarea valvelor de presiune includ etanșeitatea, costul, timpul de răspuns, constrângerile de dimensiune și ușurința de întreținere.

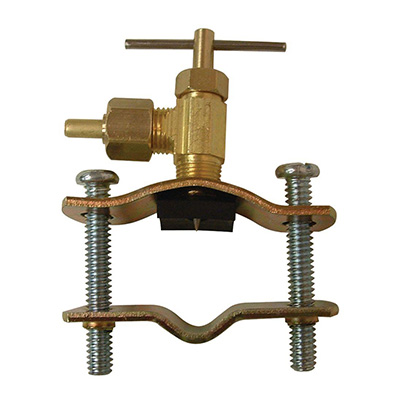

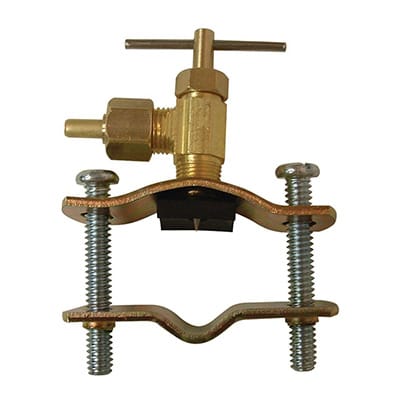

Valve tip sa – O supapă tip șa este o supapă utilizată pentru alimentarea lichidului în cazul în care este necesar un flux scăzut de presiune și volum mic. Numele este derivat din faptul că este montat în așa fel încât să „înșeueze” linia, montând-o din ambele părți. O supapă tip șa este montată direct pe o țeavă care este de obicei tub de cupru de 1/2 inch. Supapele de șa sunt dispozitive autofiletante. Odată montat pe o linie, cu garnitura de cauciuc inclusă la locul său, tot ce este necesar este să rotiți supapa în sensul acelor de ceasornic până când străpunge linia de apă. Când mânerul supapei nu mai poate fi rotit, se face apăsând țeava. Rotirea mânerului în sens invers acelor de ceasornic deschide supapa. Aceste supape pot fi instalate fără a opri alimentarea principală cu apă.

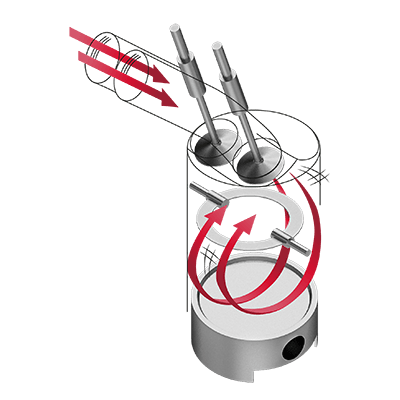

Valve de rasucire (turbionara) – Tehnologia supapei de răsucire a fost dezvoltată de Twister BV din Olanda pentru piața de prelucrare a gazelor. Această tehnologie este similară cu tubul rotativ și poate fi aplicată și pentru aplicații de separare lichid / lichid, cum ar fi separarea ulei / apă și pentru degazarea uleiului. În prezent, este utilizat pentru optimizarea sistemelor Joule-Thomson (JT-LTS) existente pentru a minimiza transferul de lichid. Supapa turbionară este exact aceeași cu o supapă de sufocare Joule-Thomson (JT) , dar îmbunătățește performanța separatoarelor din aval pentru aceeași cădere de presiune, prin maximizarea coalescenței picăturilor. Tehnologia poate fi aplicată acolo unde un separator de temperatură scăzută este subdimensionat sau când este necesară o scădere de presiune mai mică peste o supapă JT cu o performanță similară. Poate fi aplicata și pentru reducerea problemelor de transfer al glicolului / inhibării chimice a lichidului.

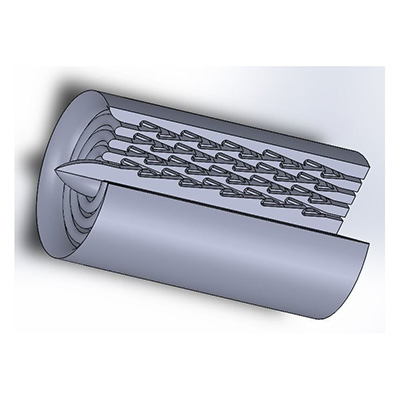

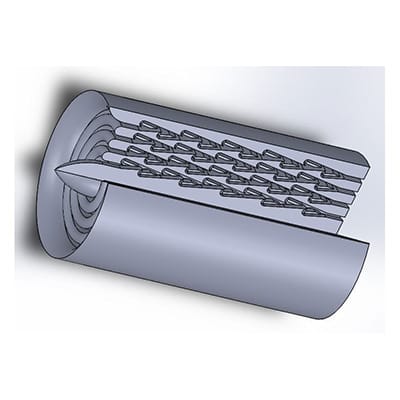

Valve Tesla – O supapă Tesla, numită de Tesla ca si conductă valvulară, este o supapă de reținere pasivă cu geometrie fixă. Permite unui fluid să curgă preferențial într-o singură direcție, fără piese în mișcare. Dispozitivul este numit după Nikola Tesla , căruia i s-a acordat brevetul SUA 1.329.559 în 1920 pentru invenția sa. O simulare computerizată a dinamicii fluidelor a supapelor Tesla cu două și patru segmente a arătat că rezistența la curgere în direcția de blocare (sau inversă) a fost de aproximativ 15 și, respectiv, de 40 de ori mai mare decât direcția neimpedimentată (sau înainte). Acest lucru susține afirmația brevetului Tesla conform căreia în conducta valvulară din diagrama sa, se poate obține un raport de presiune „de aproximativ 200, astfel încât dispozitivul să acționeze ca o supapă cu scurgeri ușoare”.

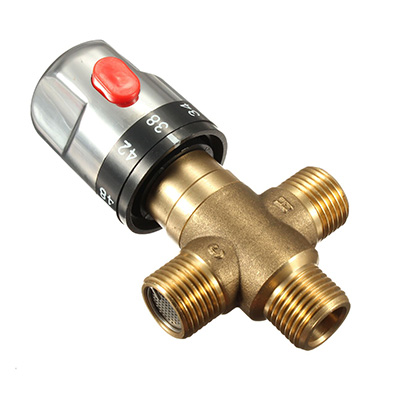

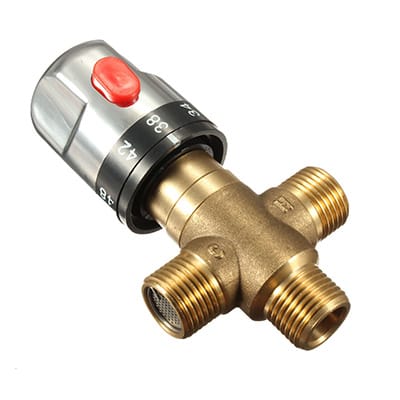

Valve de amestecare termostatica (TMV) – O supapă de amestecare termostatică (TMV) este o supapă care amestecă apa fierbinte cu apa rece pentru a asigura temperaturi constante și sigure la ieșirea băii, prevenind socul termic. Multe TMV-uri folosesc un termostat de ceară pentru reglare. De asemenea, se opresc rapid în cazul unei defecțiuni a alimentării la cald sau la rece pentru a preveni opărirea sau șocul termic. Este o practică din ce în ce mai obișnuită în întreaga lume să reglezi temperatura apei de depozitare la peste 60 ° C (140 ° F) și să circuli sau să distribui apa la o temperatură mai mică de 50 ° C (122 ° F). Apa peste aceste temperaturi poate provoca răniri prin opărire. Multe țări, state sau municipalități necesită acum ca temperatura tuturor apei de baie din proprietățile casnice nou construite și renovate extensiv să fie controlată la maximum 48 ° C (118 ° F). Instalarea supapelor de amestecare termostatice poate asigura că apa este livrată la temperatura necesară, reducând astfel riscul de accidente de opărire; reduce, de asemenea, consumul de apă caldă dintr-o sursă care este menținută la o temperatură mai ridicată.

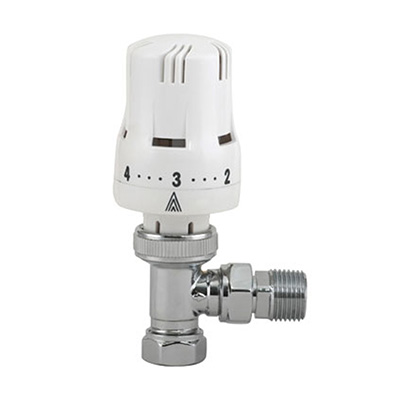

Valve termostatice pentru radiator (TRV) – O supapă termostatică pentru radiator (TRV) este o supapă cu autoreglare montată pe radiatorul sistemului de încălzire a apei calde, pentru a controla temperatura unei încăperi prin schimbarea debitului de apă fierbinte la radiator. Valva clasică a radiatorului termostatic conține un dop, de obicei realizat din ceară (formând un motor de ceară ), care se extinde sau se contractă cu temperatura din jur. Această mufă este conectată la un știft care la rândul său este conectat la o supapă. Supapa se închide treptat pe măsură ce temperatura zonei înconjurătoare crește, limitând cantitatea de apă fierbinte care intră în radiator. Aceasta permite setarea unei temperaturi maxime pentru fiecare cameră.
