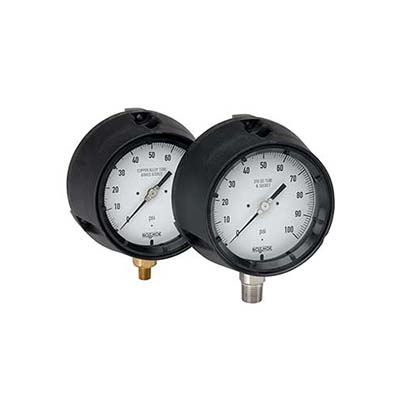

Manometre de presiune umplute cu lichid seria 600/700 Noshok
Manometre de presiune umplute cu lichid seria 600/700 Noshok Produs livrabil prin curier rapid oriunde in Romania.
Calibră în stil uscat sau umplut cu lichid
Vacumul și compusul variază între 0 psi și 15.000 psi
Dimensiuni de calibru 4-1 / 2 ”
Carcasă de siguranță din polipropilenă neagră cu față solidă și spate
Fosfor din bronz, oțel inoxidabil 316 și piese umede din alamă
Dacă vizionați pe un ecran mai mic sau cu zoom de ecran, utilizați
bara de defilare orizontală din partea de jos a acestui tabel pentru a vedea toate informațiile.
MĂRURI DE MĂRIRE
45
4-1 / 2″
TIPURI DE CAZ
640
Racord din aramă, uscat, de jos
660
Racord din aramă, umplut cu lichid
740
SS, conexiune uscată, de jos
760
SS, cu lichid umplut, conectare de jos
RANGURI DE PRESIUNE
30Vac
-30 inHg la 0 inHg vid
30/300
-30 inHg până la 0 până la 300 psi
300
0 psi până la 300 psi
3000
0 psi to3,000 psi
30/15
-30 inHg până la 0 până la 15 psi
15
0 psi până la 15 psi
400
0 psi până la 400 psi
5000
0 psi până la 5.000 psi
30/30
-30 inHg până la 0 până la 30 psi
30
0 psi până la 30 psi
600
o psi la 600 psi
6000
0 psi până la 6.000 psi
30/60
-30 inHg la 0 până la 60 psi
60
0 psi până la 60 psi
800
0 psi până la 800 psi
10000
0 psi la 10.000 psi
30/100
-30 inHg până la 0 până la 100 psi
100
0 psi până la 100 psi
1000
0 psi la 1.000 psi
15000
0 psi la 15.000 psi
30/160
-30 inHg până la 0 până la 160 psi
160
0 psi până la 160 psi
1500
0 psi până la 1.500 psi
30/200
-30 inHg până la 0 până la 200 psi
200
0 psi până la 200 psi
2000
0 psi până la 2.000 psi
OPȚIUNI DE SCALĂ
psi
psi scară unică
psi / kg / cm2
psi / kg / cm2 pe scară duală
psi / bar
psi / bar pe scară duală
DIMENSIUNI DE CONECTARE
1/4
1/4 “NPT
1/2
1/2 “NPT
OPȚIUNI
SGL
Obiective din sticlă de siguranță
LM
Marcarea cu laser
GL
Obiectiv de sticlă
SF
Etichetare din oțel inoxidabil
MIP
Indicatorul indicativ maxim
BP3
Presă din alamă Orifice 0.3 mm
BPMR
Inel de montare pe panou negru
BT3
Orifice filetată din alamă 0,3 mm
CRPM
Inel de montare pe panou Chrome
ST8
316SS Orifice filetat 0,8 mm
OS
Oprirea suprapunerii
Vă rugăm să consultați distribuitorul local NOSHOK sau NOSHOK, Inc. pentru informații despre disponibilitate și livrare.
Dacă vizionați pe un ecran mai mic sau cu zoom de ecran, utilizați
bara de defilare orizontală din partea de jos a acestui tabel pentru a vedea toate informațiile.
SERIE
SPECIFICAȚII
Domenii de presiune
Seria 600/700 (toate)
Vacumul și compusul variază între 0 psi și 15.000 psi
Precizie
Seria 600/700 (toate)
± 0,5% scara completă
Domenii de temperatură *
45-640
Media de la -4 ° F la 150 ° F (-20 ° C la 65 ° C)
Ambiant între -40 ° F și 150 ° F (-40 ° C până la 65 ° C)
45-740
Media de la -40 ° F la 212 ° F (-40 ° C la 100 ° C)
260 ° F (260 ° C) Maxim pentru termen scurt / intermitent
Ambiant între -40 ° F și 150 ° F (-40 ° C până la 65 ° C)
45-660
Mediu -4 ° F până la 150 ° F (-20 ° C până la 65 ° C) umplutură cu glicerină
-40 ° C până la 150 ° F (-40 ° C până la 65 ° C) Umplere specială
Ambiant -4 ° F până la 150 ° F (-20 ° C până la 65 ° C) Umplere cu glicerină
-40 ° C până la 150 ° F (-40 ° C până la 65 ° C) Umplere specială
45-760
Mediu -4 ° F până la 212 ° F (-20 ° C până la 100 ° C) umplutură de glicerină
-40 ° F până la 212 ° F (-40 ° C până la 100 ° C) Umplere specială
250 ° F (130 ° C) Maxim pentru mediu pe termen scurt / intermitent -4 ° F până la 150 ° F (-20 ° C până la 65 ° C) umplutură cu glicerină
-40 ° C până la 150 ° F (-40 ° C până la 65 ° C) Umplere specială
Caz
Seria 600/700 (toate)
Carcasă din polipropilenă negru în stil turelă
Față solidă, carcasă de siguranță cu spate
Inel Bayonet
Seria 600/700 (toate)
PBT negru filetat
Obiectiv
Seria 600/700 (toate)
Acril
Element de măsurare
45-640, 45-660 (≤ 600 psi)
Tub de tip Bourdon din aliaj de cupru
45-740, 45-760 (≤ 600 psi)
Tub de tip Bourdon din oțel inox 316
Seria 600/700 (toate) (> 600 psi)
Tub de Bourdon de siguranță în oțel inoxidabil 316
Conexiune
45-640, 45-660
1/4 “NPT, alama
45-740, 45-760
1/4 “NPT sau 1/2” NPT, 316 oțel inoxidabil
Circulaţie
45-640, 45-660
Alamă și nichel-argint cu suprafețe de rulment foarte lustruite. O oprire zero internă este standard.
45-740, 45-760
Oțel inoxidabil cu suprafețe de rulment foarte lustruite. O oprire zero internă este standard.
ac indicator
Seria 600/700 (toate)
Aluminiu micro-reglabil echilibrat, finisaj negru
cadran
Seria 600/700 (toate)
Aluminiul, fundal alb cu scară neagră.
Rezistent la UV.
Umpleți lichid **
45-660, 45-760
Glicerină
* Pentru fiecare schimbare a temperaturii de 18 ° F (10 ° C) a temperaturii de la care este calibrat ecartamentul, utilizatorul poate întâmpina o eroare suplimentară de până la ± 0,4%.
** Consultați opțiunile de umplere a gabaritului.
Limitări ale presiunii de lucru
Presiune dinamică
Presiunea de lucru trebuie să fie limitată la 60% din intervalul cadranului.
Presiune statica
Presiunea de lucru, în care nu există fluctuații puternice, trebuie să fie limitată la 90% din intervalul de formare.
