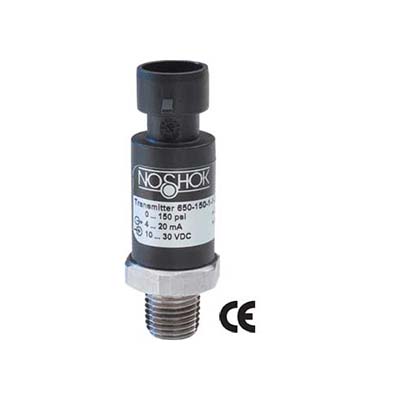

Traductoare de presiune OEM cu volum mare seria 650 Noshok
Traductoare de presiune OEM cu volum mare seria 650 Noshok Produs livrabil prin curier rapid oriunde in Romania.
De la 0 psig la 100 psig până la 0 psig până la 8.000 psig
Ieșiri de curent și tensiune disponibile
Piese umede din oțel inoxidabil
Conformitatea CE pentru a suprima RFI, EMI și ESD
Dacă vizionați pe un ecran mai mic sau cu zoom de ecran, utilizați
bara de defilare orizontală din partea de jos a acestui tabel pentru a vedea toate informațiile.
SERIE
650
PRESIUNE
DOMENII
100
0 psig până la 100 psig
300
0 psig la 300 psig
600
0 psig la 600 psig
1500
0 psig la 1.500 psig
5000
0 psig până la 5.000 psig
150
0 psig până la 150 psig
400
0 psig până la 400 psig
750
0 psig până la 750 psig
2000
0 psig la 2.000 psig
8000
0 psig la 8.000 psig
200
0 psig până la 200 psig
500
0 psig la 500 psig
1000
0 psig la 1.000 psig
3000
0 psig la 3.000 psig
psig = ecartamentul presiunii Alte intervale disponibile la cerere
PRECIZIE
1
± 0,5% scara completă (BFSL)
Semnale de ieșire
1
4 mA până la 20 mA, 3 fire
3
1 Vdc la 5 Vdc, 3 fire
5
0 Vdc la 10 Vcc, 3 fire
13
0,5-Vc-4,5 Vdc raport-metric, cu 3 fire
CONEXIUNI DE PROCES
2
1/4 “NPT mascul
24
7 / 16-20 2B Schrader
45
SAE J514 FIG 34B (neajustabil)
10
G1 / 4B mascul
35
7 / 16-20 cu flacără de 45 °
LEGĂTURILE ELECTRICE
25
M12 x 1 (4 pini)
36
Cablu IP67 integrat de 18 ”
45
AMP Superseal 1.5
34
Seria Metri-Pack 150
39
Cablu integrat IP69K 18 ”
46
Deutsch (3 pini) DT04-3P
Dacă vizionați pe un ecran mai mic sau cu zoom de ecran, utilizați
bara de defilare orizontală din partea de jos a acestui tabel pentru a vedea toate informațiile.
SPECIFICAȚII
Semnalele de ieșire
4 mA la 20 mA 2 fire, sau 1 Vdc la 5 Vdc 3 fire
Domenii de presiune
0 psig până la 100 psig prin 0 psig până la 8.000 psig
Precizie
± 0,50% scara completă (BFSL) (Include efectele neliniarității, histerezei, nerepetabilității, punctelor zero și erorilor la scară completă)
Stabilitate
± 0,2% scara completă timp de 1 an, care nu se acumulează
Timp de raspuns
<5 ms (între 10% și 90% scara completă); port restrictor I.D. pentru a amortiza pulsiunile
Durata de viață
> 100.000.000 de cicluri de încărcare
Domenii de temperatură
Compensat între 0 ° C și 80 ° C (32 ° F până la 176 ° F)
Efect zero + 0,008% scara completă / ° F
Efect de span ± 0,008% scara completă / ° F
Media de la -40 ° F la 257 ° F (-40 ° C la 125 ° C)
Ambiant -40 ° F până la 212 ° F (-40 ° C până la 100 ° C)
Depozitare de la -40 ° F la 248 ° F (-40 ° C la 120 ° C)
Necesitate de putere *
8 Vdc la 36 Vcc (4 mA la 20 mA, 2 fire, 0 Vdc la 5 Vdc, 3 fire, 1 Vdc la 5 Vdc, 3 fire, 0,5 Vdc la 4,5 Vdc, 3 fire)
14 Vdc la 36 Vcc (0 Vdc la 10 Vdc, 3 fire)
5 Vdc ± 10% (0,5 Vdc până la 4,5 Vc ratiometric, 3 fire)
Limitările de încărcare
≤ (VPower – 10) / 0.020 amperi pentru ieșire de 4 mA la 20 mA
≤ 5.000 Ω pentru ieșire de la 1 Vcc la 5 Vcc
≤ 10.000 Ω pentru o ieșire de la 0 Vcc la 10 Vcc
≤ 4.500 Ω pentru o ieșire de la 0.5 Vcc la 4.5 Vcc
Presiune de dovadă
De 2 ori pe scară completă
Presiune de explozie
De 8 ori pe scară completă pentru intervale 0 psi până la 100 psi până la 0 psi până la 1.500 psi
De 4 ori pe scara completă pentru valori cuprinse între 0 psi și 2.000 psi prin 0 psi până la 8.000 psi
Element de măsurare
Oțel inoxidabil 17-4PH
Conexiune
316 oțel inoxidabil
Material pentru carcasă
PBT – plastic armat cu fibre
Evaluarea mediului
IP67 pentru conexiune electrică M12x1 (4 pini) și conexiune Metri-Pack;
IP69K (curățare cu jet de aburi) pentru conectarea cablurilor
Rata electromagnetică
Conform CE conform normei EMC EN 61326: 2014 / A1: 1998
Protecție RFI, EMI și ESD
Protecție electrică
Polaritate inversă, protecție la supratensiune și scurtcircuit
Şoc
500 g în conformitate cu IEC 60068-2-27
vibrație
20 g în conformitate cu IEC 60068-2-6
Greutate
Aproximativ 2,5 oz.
