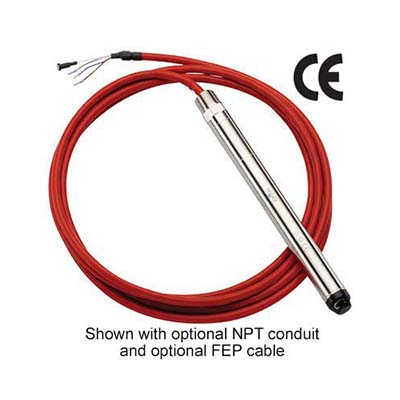

Transmițătoare de nivel submersibile cu diametru mic seria 611 Noshok

Transmițătoare de nivel submersibile cu diametru mic seria 611 Noshok Produs livrabil prin curier rapid oriunde in Romania.

Măsurarea nivelului hidrostatic pentru utilizare în aplicații, inclusiv găuri de foraj și puțuri cu diametre mici (diametru exterior 0,87 “)
 Semnale de ieșire cu putere redusă pentru aplicații alimentate cu baterii și ieșire de temperatură opțională disponibilă
 Turndown 5: 1 folosind semnal HART® opțional
 316 Piese umede din oțel inoxidabil, PVDF și poliuretan
 Conformitatea CE pentru a suprima RFI, EMI și ESD
 Certificări în așteptare:

 ATEX
 CSA
 IECEx






  Dacă vizionați pe un ecran mai mic sau cu zoom de ecran, utilizați
  bara de defilare orizontală din partea de jos a acestui tabel pentru a vedea toate informațiile.




 SERIE
 611



 611H
 318 LN / Hastelloy C-276




 PRESIUNE
 DOMENII
 50 inH2O
 0 inH2O până la 50 inH2O
 5
 0 psig până la 5 psig (11,5 ftH2O)
 50
 0 psig până la 50 psig (115 ftH2O)




 100 inH2O
 0 inH2O până la 100 inH2O
 10
 0 psig până la 10 psig (23,1 ftH2O)
 100
 0 psig până la 100 psig (230,8 ftH2O)




 150 inH2O
 0 inH2O până la 150 inH2O
 15
 0 psig până la 15 psig (34,6 ftH2O)
 25A
 0 psiq la 25 psia




 250 inH2O
 0 inH2O până la 250 inH2O
 25
 0 psig până la 25 psig (57,7 ftH2O)
 50A
 0 psia la 50 psia








 100A
 0 psia la 100 psia




 psig = presiunea gabaritului psia = presiunea absolută Sunt disponibile la cerere alte intervale și unități de măsură


 preciziile
 1
 ± 1,0 interval
 2
 ± 0,5% din suprafață


 Semnale de ieșire
 1
 4 mA până la 20 mA, 2 fire


 48
 0,1 Vcc la 2,5 Vcc, 3 fire **




 43
 4 mA până la 20 mA, semnal cu 2 fire și HART®
 49
 0,1 Vdc până la 2,5 Vcc x 2 (presiune și temperatură) *, **


 47
 4 mA până la 20 mA x 2 (presiune și temperatură) *






 PROCES
 CONEXIUNI
 N
 Conul de atac


 W
 Necronizat ponderat



 ELECTRIC
 CONEXIUNI
 XX
 Cablu standard din poliuretan (PUR)
 62-XX
 Cablu poliuretan (PUR) cu conexiune conductă NPT de 1/2 ”


 38-XX
 Cablu FEP opțional
 63-XX
 Cablu FEP cu conexiune conductă NPT de 1/2 ”



 NOTĂ: XX = lungimea cablului în picioare




 OPȚIUNI
 CBC
 Clemă de cablu
 LP
 Protecție împotriva trăsnetului
 JB
 Cutie de joncțiune pentru cablu (NEMA 4X)




 HT
 Creșterea temperaturii mediului (-40 ° F la 176 ° F)




















  Dacă vizionați pe un ecran mai mic sau cu zoom de ecran, utilizați
  bara de defilare orizontală din partea de jos a acestui tabel pentru a vedea toate informațiile.




 SPECIFICAȚII


 Semnalele de ieșire
 4 mA până la 20 mA, 2 fire
 4 mA până la 20 mA + HART®, 2 fire
 4 mA până la 20 mA x 2 (presiune și temperatură) *
 0,1 Vcc la 2,5 Vcc, 3 fire
 0,1 Vdc până la 2,5 Vcc x 2 (presiune și temperatură) *


 Domenii de presiune **
 0 inH2O până la 50 inH2O prin 0 psig până la 100 psig


 Precizie
 ± 1,0% din acoperire (± 0,5% din interval opțional)
 Include neliniaritatea, histerezisul, decalarea zero și abaterea valorii finale pe IEC 61298-2
 Precizia după declanșare prin HART®, ≤ ± 1,25% din intervalul scalat (0,75% opțional)
 Senzor de temperatură de la 14 ° F la 176 ° F (-10 ° C la 80 ° C): ≤ ± 3,3 ° F


 Stabilitate
 ≤ ± 0,1% din intervalul pe an


 Porniți timpul
 Semnalele de ieșire fără HART®: ≤ 150 ms
 Semnalele de ieșire cu HART®: ≤ 250 ms


 Stabilirea timpului
 Semnalele de ieșire fără HART®: ≤ 100 ms
 Semnalele de ieșire cu HART®: ≤ 250 ms


 Durabilitate
 > 100.000.000 de cicluri complete


 Domenii de temperatură
 Compensat între 0 ° C și 80 ° C (32 ° F până la 176 ° F)
 Efect ± 0,01% / ° F pentru zero și interval
 Media standard 14 ° F până la 122 ° F (-10 ° C până la 50 ° C)
 Media opțională -40 ° F până la 176 ° F (-40 ° C până la 80 ° C)
 Depozitare de la -40 ° F la 176 ° F (-40 ° C la 80 ° C)


 Necesitate de putere ***
 4mA la 20 mA: 8 Vcc până la 36 Vdc
 4 mA până la 20 mA și HART®: 12-36 Vdc
 0,1 până la 2,5 Vcc: 3,6 – 36 Vcc


 Limitările de încărcare
 4 mA până la 20 mA: ≤ (Vpower – 8 V) / 0,022 A
 4 mA până la 20 mA și HART®: ≤ (Vpower – 9,6 V) / 0,022 A


 Presiune de dovadă
 Interval de 5 ori


 Element de măsurare
 Capac: PVDF
 Senzor: 316 oțel inoxidabil, optionsl Hastelloy C-276
 Cablu: poliuretan, opțional FEP


 Conexiune
 316 oțel inoxidabil


 Material pentru carcasă
 316 oțel inoxidabil, 318 LN opțional


 Evaluarea mediului
 IP68


 Rata electromagnetică
 Conform CE conform normei EMC EN 61326: 2014
 Protecție RFI, EMI și ESD


 Protecție electrică
 Protecție inversă de polaritate, scurtcircuit și rezistență la supratensiune: DC 40V și o supratensiune crescută pentru protecția împotriva trăsnetului. Curent normal de descărcare ≤ 10 kA, Timp de creștere 8/20 μs


 Max. adâncimea de submersiune
 325 ft./100 metri


 vibrație
 4 sunt conform IEC 60068-2-6


 Greutate
 Aproximativ 10,6 oz. cu nosecone standard – cablu .5 lb pe 10 ft.




 ** Alte intervale și unități de măsură disponibile, inclusiv bare, mbar, MPa, kPa și mH2O
 *** Neregulat
