Conectori stabilizați cu supapă integrată seria SV Noshok
Conectori stabilizați cu supapă integrată seria SV Noshok Produs livrabil prin curier rapid oriunde in Romania.
Robinetul de bloc poate fi instalat pe ambele părți ale corpului stabilizat, permițând instalarea de 1/2 viraj
Orificiile cu șuruburi cu șuruburi permit distanțe de 2-1 / 8 “și 2-1 / 4”
Proiectat pentru a consolida întreaga instalație prin îndepărtarea încărcăturii cu tensiune radială de conexiunile NPT
0.375 “alezaj pentru trecerea fără restricții a gazelor de proces
Standard cu vârf de tijă care nu se rotește pe supapele de bloc
Tulpina rezistentă la expunere oferă o etanșare a tijei secundare în poziția complet deschisă
Dispune de un scaun Delrin © înlocuibil și drept prin intermediul portului pentru curgere bidirecțională, de mare capacitate și curățare ușoară rodabilă pe supapele blocului
Ștecher metalic din corp până la capotă și corp de la flanșă cu garnituri de inelare secundare
Garnitură inelară FKM și inel de susținere PTFE sub filetele tijei pentru a se proteja de coroziune și zgârietură
Include garnituri din PTFE și șuruburi din oțel carbon pentru instalarea colectoarelor
O barieră dielectrică opțională creează un scut non-conductiv între instrument și montajul orificiului
Dacă vizionați pe un ecran mai mic sau cu zoom de ecran, utilizați
bara de defilare orizontală din partea de jos a acestui tabel pentru a vedea toate informațiile.
SERIE
SV
Conector stabilizat cu supapa bloc integrala
MATERIALE
C
Oţel
S
Oțel inoxidabil
TIPURI DE CONECTOR
1
Pereche de conector stabilizat cu supapă integrală *
2

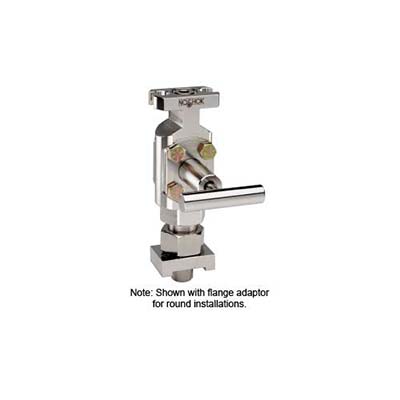

Pereche de conector stabilizat cu supapă integrală, adaptor cu flanșă **
OPȚIUNI†
DK1
Garnitură dielectrică cu o bucată, pereche
DK2
Garnitură din PTFE cu șanț dielectric, pereche
DK1-SS
Garnitura dielectrică cu o bucată, perete cu șuruburi SS
DK2-SS
Garnitura din PTFE cu șuruburi dielectrice, șuruburi pereche / SS
† Pentru mai multe informații despre kituri dielectrice, vezi mai jos.
* Pentru instalații plane (montaj orificiu)
** Pentru montare rotundă (flanșă orificiu)
Dacă vizionați pe un ecran mai mic sau cu zoom de ecran, utilizați
bara de defilare orizontală din partea de jos a acestui tabel pentru a vedea toate informațiile.
SPECIFICAȚII
materiale
Oțel carbon zincat cu zinc,
316 oțel inoxidabil
Șuruburi
Otel carbon
Conexiune
1/2 “flanșă NPT
Evaluare presiune
6.000 psi la 200 ° F
Orificiu
0.375”
Coeficient de debit
Cv 3.0
Sigiliu și tip tulpină
Toate 316 tulpini din oțel inoxidabil cu inel O FKM și inel de susținere PTFE sub fire
Greutate
Aproximativ 10.6 lb. (pereche)
