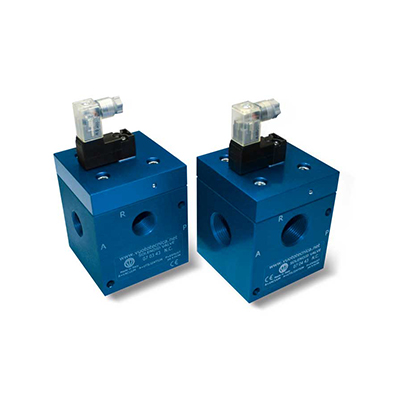

Robinet electric cu 3 căi de acționare directă cu bobină electrică cu absorbție redusă Vuototecnica

Aceste electrovalve cu două poziții cu două direcții de acționare directă dispun de obloane conice servo-controlate de vid.
În mod normal sunt închise în mod standard, dar pot fi furnizate în mod normal, deschise la cerere.
Acestea sunt compuse dintr-un corp de aluminiu anodizat unde se află conexiunile, două obloane din silicon asamblate pe o tulpină din oțel inoxidabil și o membrană într-un compus armat special. O supapă pilot de solenoid activată de o bobină electrică încorporată gestionează vidul la servo-control. Principiul de funcționare al acestor electrovalve se bazează pe diferența de presiune dintre pompa sau generatorul de vid și presiunea aerului aspirat. Prin abordarea acestei „presiuni diferențiale” către servo-control prin intermediul robinetului de solenoid, obloanele pot fi comandate fără aer comprimat sau arcuri.
Datorită principiului lor de funcționare menționat mai sus, acestea nu sunt recomandate instalațiilor cu un nivel de vid dur (sub 850 mbar absolut, egal cu 15% vid). Lipsa arcurilor, fricțiunilor și tensiunilor dinamice interne favorizează o viteză mare de răspuns și garantează o durată lungă de timp Operațiune.
Bobinele electrice ale supapei pilot cu solenoid sunt complet acoperite cu plastic din rășină sintetică, etanșă, clasa de izolare F (până la 155 ° C) conform VDE standard, cu conexiuni electrice cu două terminale de 3 mm pentru conectori în conformitate cu EN 175301- 803 (ex. DIN 43650) – C.
Grad de protecție IP 54; IP 65 cu conectorul introdus.
Disponibil pentru tensiuni 12-24V / 50-60Hz și 12-24VDC.
Toleranța admisă pe valoarea tensiunii nominale: ± 10%.
Putere electrică maximă: 2 W
Conectorul poate fi rotit cu 180 ° pe bobină și poate fi furnizat, la cerere, cu lumini LED, circuit anti-interferență și / sau cu dispozitive de protecție împotriva supratensiunii și inversării polarității. Un dispozitiv cu buton apăsat, încorporat în robinetul de solenoid, permite deschiderea și închiderea manuală a electrovalvei.
Electrovalvele din această serie, împreună cu utilizările descrise pentru seria 07 .. 11, pot fi utilizate pe plante fără aer comprimat.
Robinetul solenoid trebuie ales întotdeauna în funcție de debitul și, prin urmare, de pompa de vid sau conexiunea de aspirație a generatorului.
Caracteristici tehnice
Presiune de operare: de la 0,5 la 850 mbar absolut
Temperatura fluidului aspirat: de la -5 până la + 60 ° C
Coduri produs: 070343NC 070343NO 070443NC 070443NO 070543NC 070543NO
