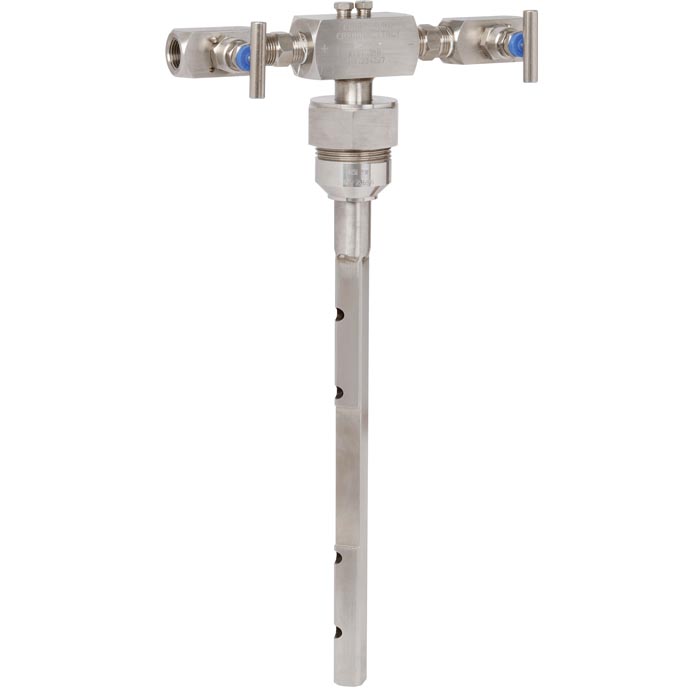

Element debit Wika Model FLC-APT-E, FLC-APT-F

Pitot tub

Tuburile noastre Pitot FloTec sunt utilizate pentru masurarea debitului conform principiului presiunii diferentiale. Fluxul volumetric se calculeaza pornind de la diferenta dintre presiunea statica si presiunea dinamica folosind principiul lui Bernoulli si tinand seama de diametrul interior al tevii. Folosind patru porturi dinamice acest instrument este capabil sa evalueze un profil de viteza mai bun in interiorul tevii. Acest lucru asigura o precizie mai mare a masuratorii. Partea din amonte este proiectata pentru a genera un punct de rupere, datorita caruia mediul trece in jurul tubului pitot fara a provoca turbulente. Aceasta caracteristica creeaza o presiune stabila cu un coeficient constant de curgere la punctul de masurare din aval, chiar si la debite mari. Astfel, este permisa o gama foarte larga de aplicatii in domeniul masurarii debitului. in functie de diametrul interior, de caracteristicile medii si de numarul Reynolds, va fi generat un vortex in jurul tubului pitot. Un suport montat pe partea opusa a tevii poate fi furnizat in cazul in care frecventa naturala a pitotului coincide cu frecventa de spargere a vartejului. Testul de necesitate se efectueaza in faza de proiectare. Iesirea de presiune diferentiala a tubului pitot este in mod normal conectata la un emitator de presiune diferentiala pentru a genera un semnal electric de la presiunea diferentiala. Acest semnal electric este proportional cu debitul. Un indicator de presiune diferentiala sau un intrerupator de presiune diferentiala poate fi utilizat pentru a furniza indicarea locala a debitului sau a sarcinilor de comutare. Tubul pitot este potrivit pentru masurarea mediilor unifazice care umple complet sectiunea transversala a conductei. caracteristicile tubului Pitot: Costuri reduse de instalareDecatatire pe termen lungMijloc pierdere de presiune nerecuperataDisponibile in versiuni fixe si extrase
